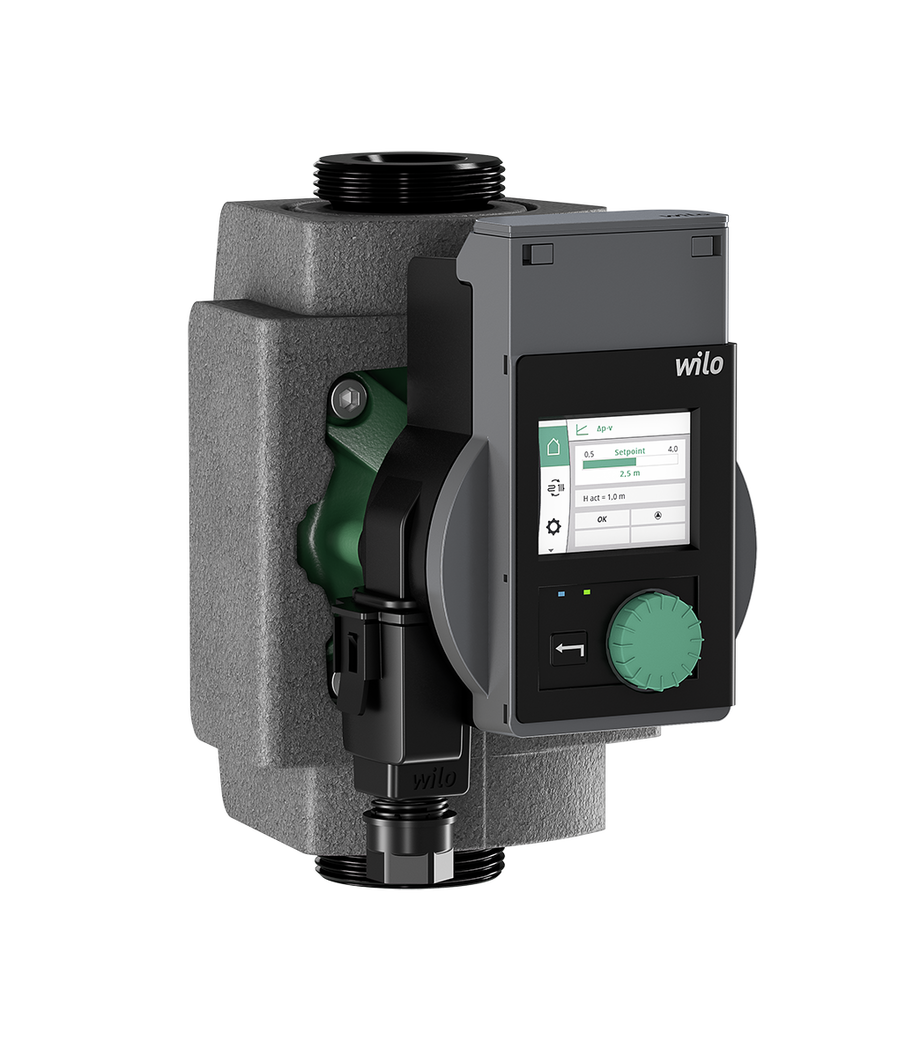

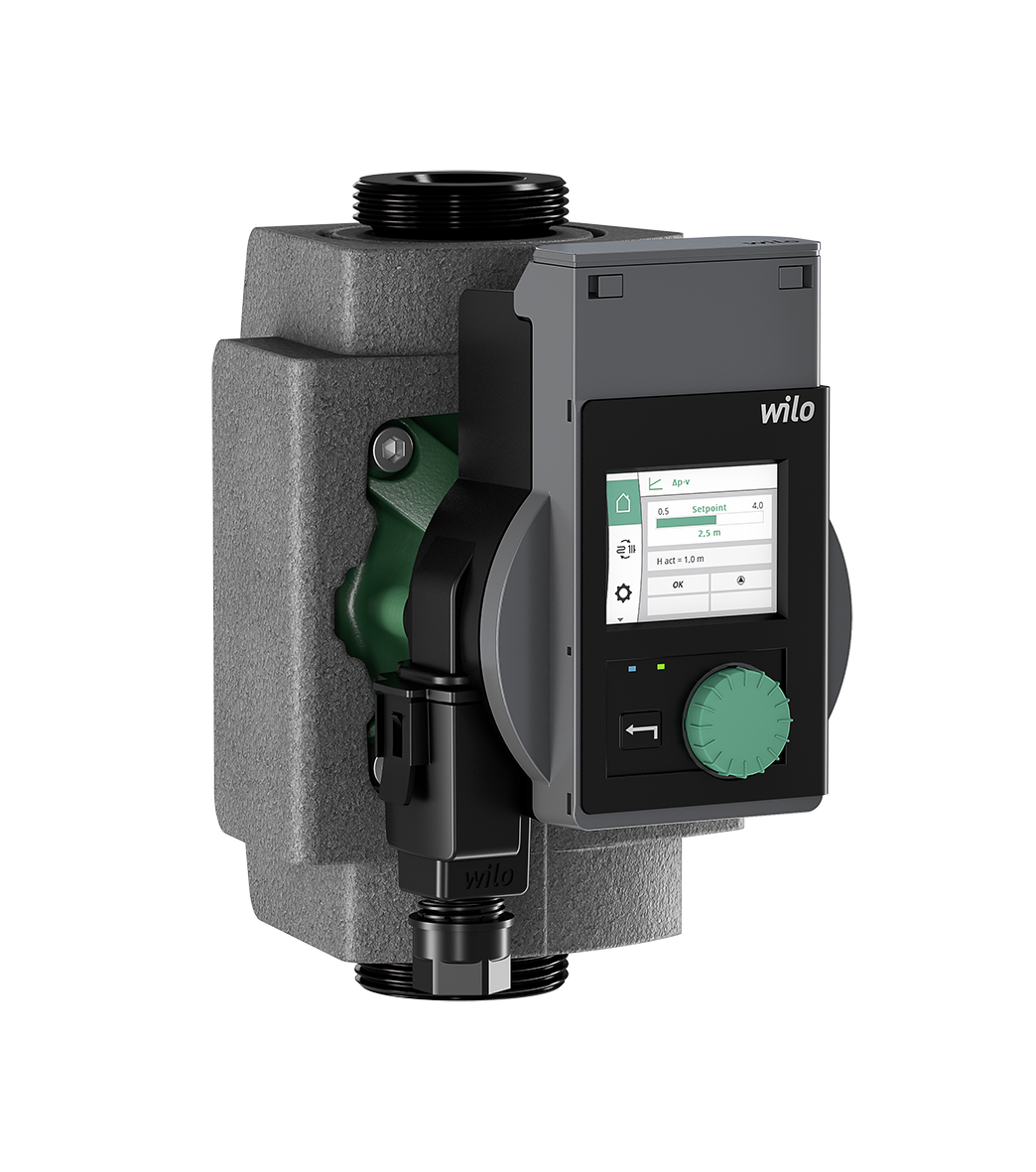

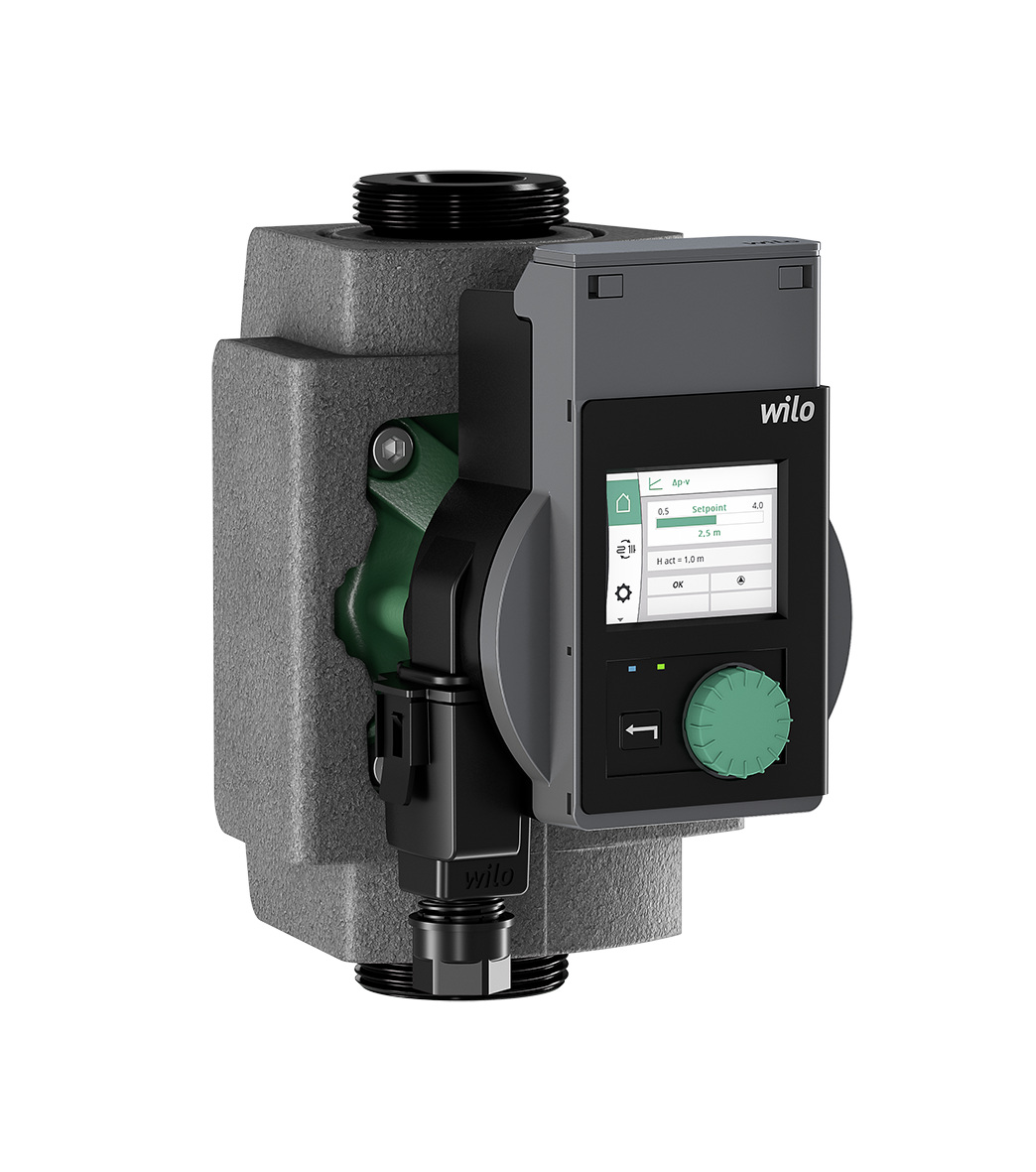

Hocheffizienz-Pumpe WILO-Stratos PICO
plus, elektronisch geregelt
Nassläufer-Umwälzpumpe mit
Verschraubungsanschluss,
blockierstromfester Synchronmotor nach
ECM-Technologie (bis zu 90%
Energieeinsparung im Vergleich zu einer
ungeregelten Pumpe) und integrierter
elektronischer Leistungsregelung zur
stufenlosen Differenzdruckregelung.
Einsetzbar für alle Heizungs- und
Klimaanwendungen (-10 oC bis +110 oC).
Regelmodus gemäß der Anwendung
Radiatoren-/Fußbodenheizung wählbar.
Regelungsarten:
Permanente, automatische
Leistungsanpassung an den Anlagenbedarf
ohne Sollwertvorgabe Wilo-Dynamic Adapt
plus (Werkseinstellung)
Einstellungsassistent für Anzahl
Heizkörper oder Fläche Fußbodenheizung

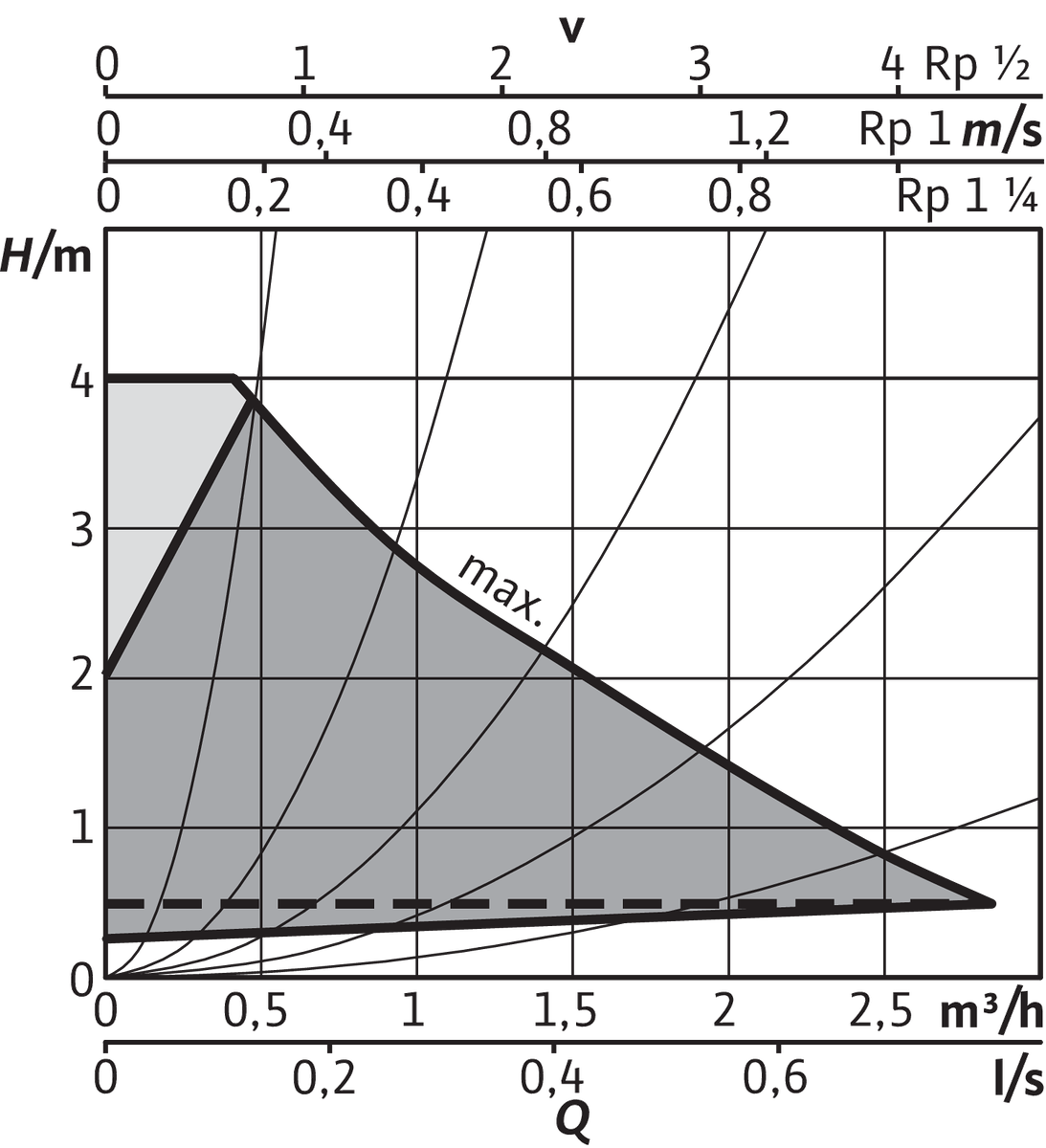

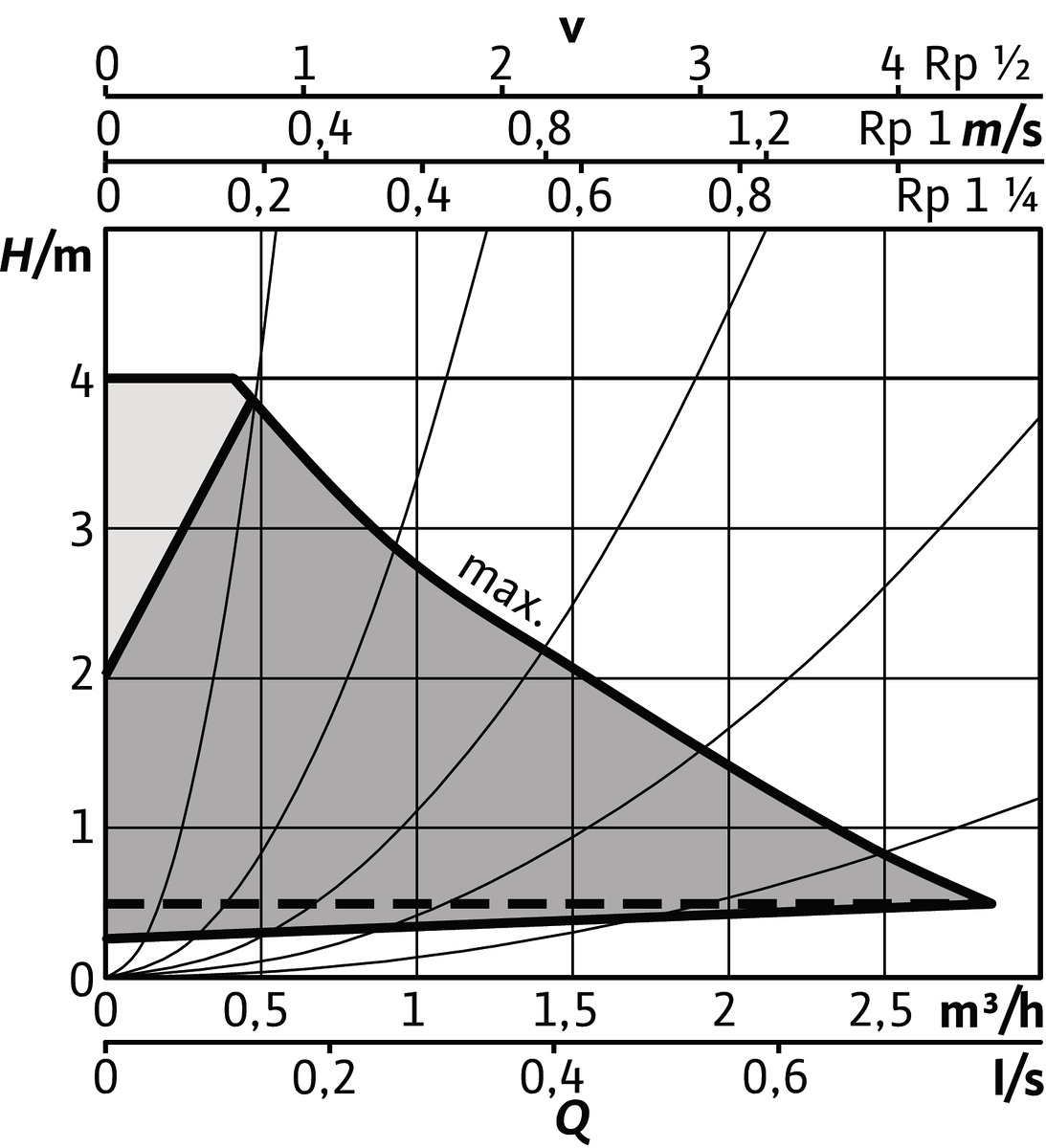

Variabler Differenzdruck (dp-v)
Konstanter Differenzdruck (dp-c)

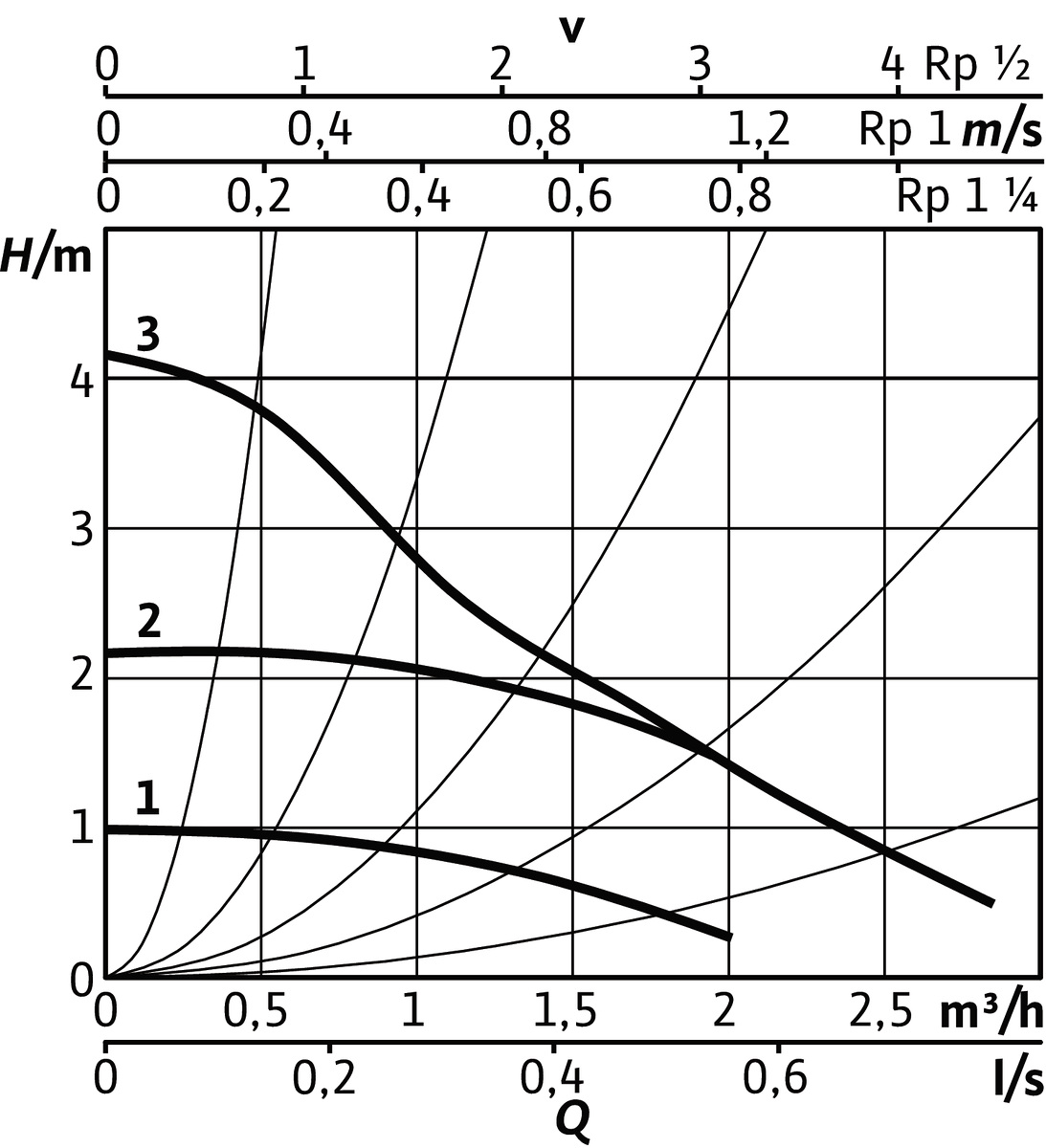

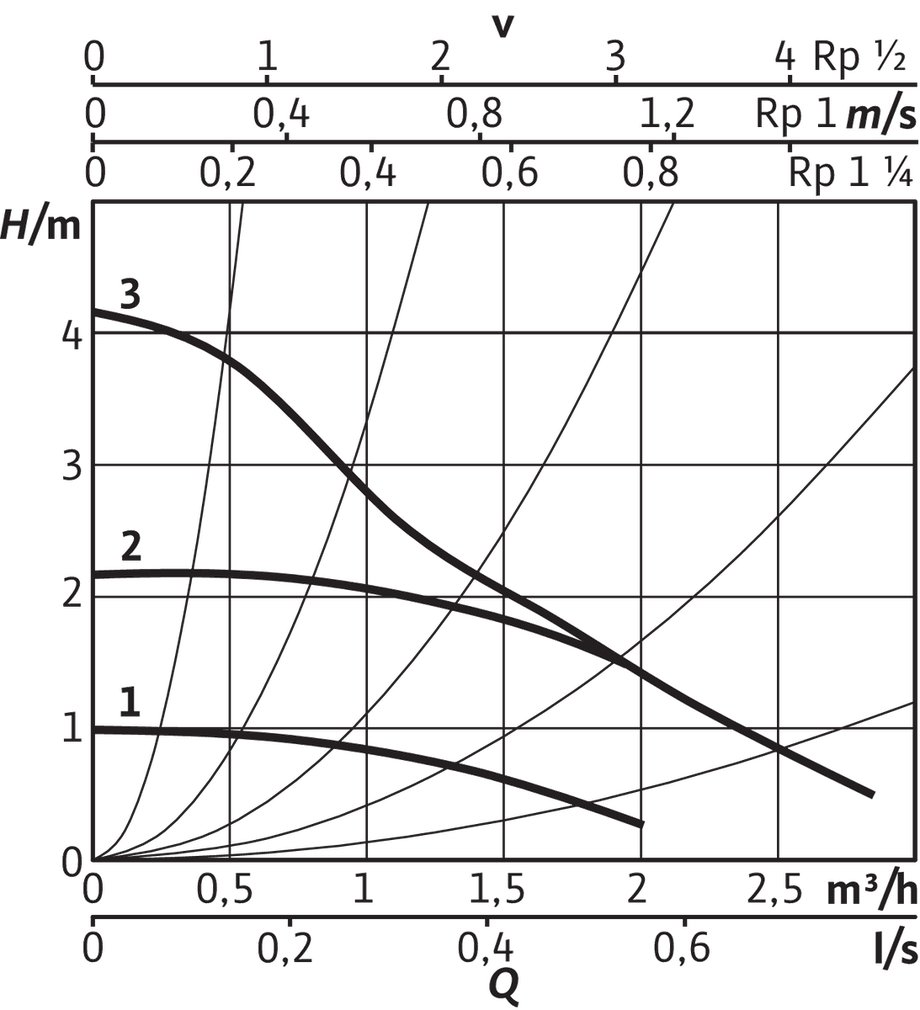

Konstante Drehzahl (n-const.)
Funktionen:
Automatische Nachtabsenkung
Stör-/Warnmeldungsanzeige inklusive
Beschreibung und Fehlercode in Klartext
Entlüftungsroutine zur automatischen
Entlüftung des Rotorraumes
Manuelle Neustart-Funktion zur
zusätzlichen Deblockierung der Pumpe bei
Bedarf
Tastensperre
Funktion zum Rücksetzen des Stromzählers
oder der Einstellungen auf die
Werkseinstellungen
Trockenlauferkennung
Automatische Deblockierfunktion und
integrierter Motorschutz
Unterstützt den hydraulischen Abgleich
mit der Wilo-Assistent App
Ausführung:
Graphisches Farb-Display mit Bedienung
über Ein-Knopf-Handbedienebene
Steckplatz für Wilo-Communication-Module
als Schnittstelle für z.B. Bluetooth
Auslesen und Einstellen von
Betriebsdaten sowie z.B. Erstellen eines
Inbetriebnahmeprotokolls über Bluetooth
Schnittstelle (als Zubehör) mittels Wilo
Assistent App
Minimalverbrauch nur 3 W
Wärmedämmschale serienmäßig
5 Jahre Gewährleistung
TÜV geprüfte Hocheffizienz (abrufbar
unter www.wilo.de/rechtliches)
Optionales Zubehör:
Wilo-Smart Connect Modul BT für die
Bluetooth-Verbindung zu mobilen
Endgeräten mittels Wilo-Assistent App
Wilo-Connect module BMS zur
Schnittstellenerweiterung für
Gebäudemanagementsysteme (BMS)

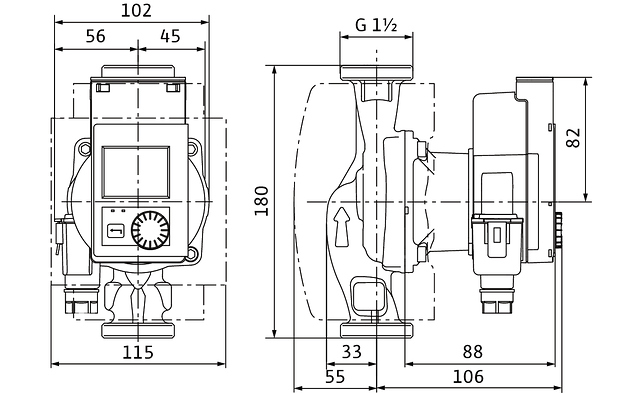

Anschluss Auslassseite: Außengewinde Gas zylindrisch (BSPP)
Anschluss Einlassseite: Außengewinde Gas zylindrisch (BSPP)
Anschlussstandard Auslassseite: ISO 228-1
Anschlussstandard Einlassseite: ISO 228-1
Anzahl der Phasen: 1
Art der Drehzahlregelung: -
Aufgenommene Motorleistung (P1) pro Motor: 0.02 kW
Bemessungsspannung: 230 - 230 V
Doppelpumpe: nein
Doppelpumpe: nein
Drehzahl: - 1/min
Drehzahlregelung Motor: eingebaut
Druckstufe Flanschanschluss Auslassseite: PN 10
Druckstufe Flanschanschluss Einlass: PN 10
Einbaulänge: - mm
Elektrischer Anschluss: -
Energieeffizienzindex (EEI): -
Flanschform: sonstige
Frequenz: 50/60 Hz
Funkstandard 2G / 3G / 4G: -
Funkstandard 5G: -
Funkstandard Bluetooth: -
Funkstandard WLAN 802.11: -
Förderhöhe bei Volumenstrom (BEP): 38.05 kPa
Förderhöhe bei Volumenstrom (BEP): 38.05 kPa
Isolationsklasse nach IEC: F
Kabellänge: - m
Kommunikation: -
Leistungsaufnahme der Pumpe (solpump): 20 W
Leistungsaufnahme der Pumpe im Bereitschaftszustand (solstandbypump): 3 W
Max. Arbeitsdruck: 10 bar
Max. Arbeitsdruck: 10 bar

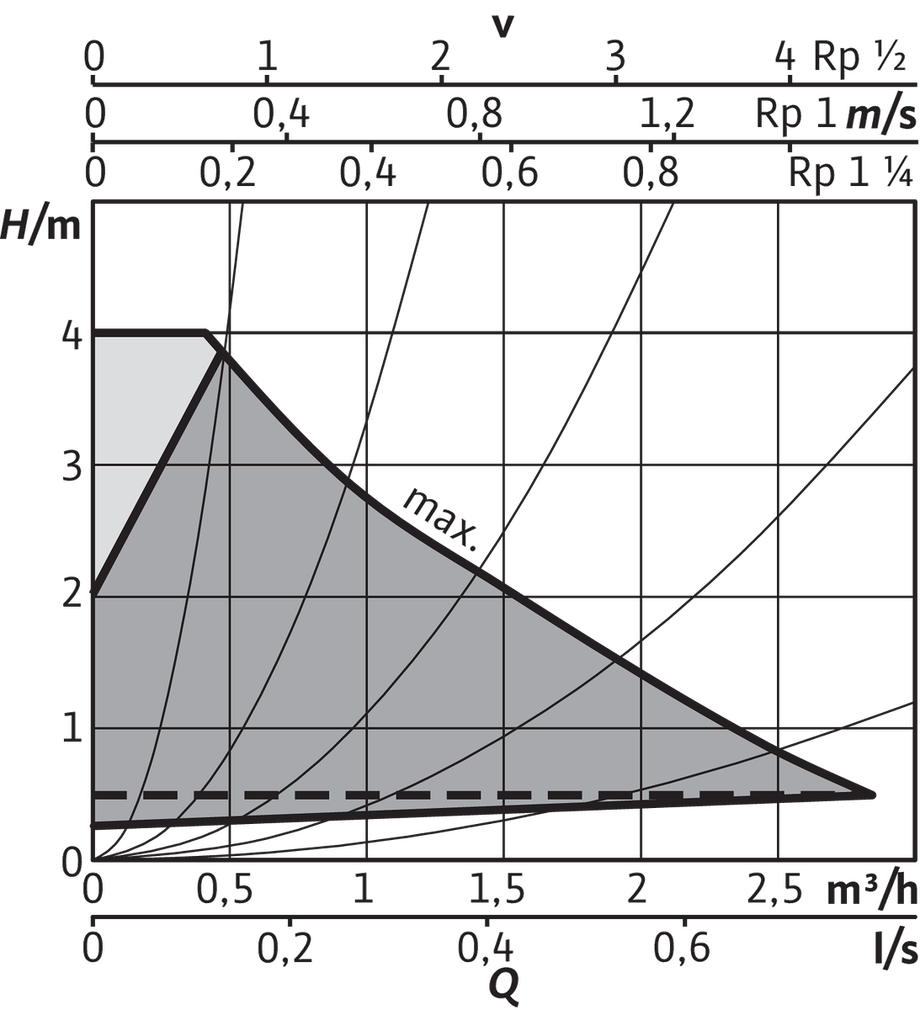

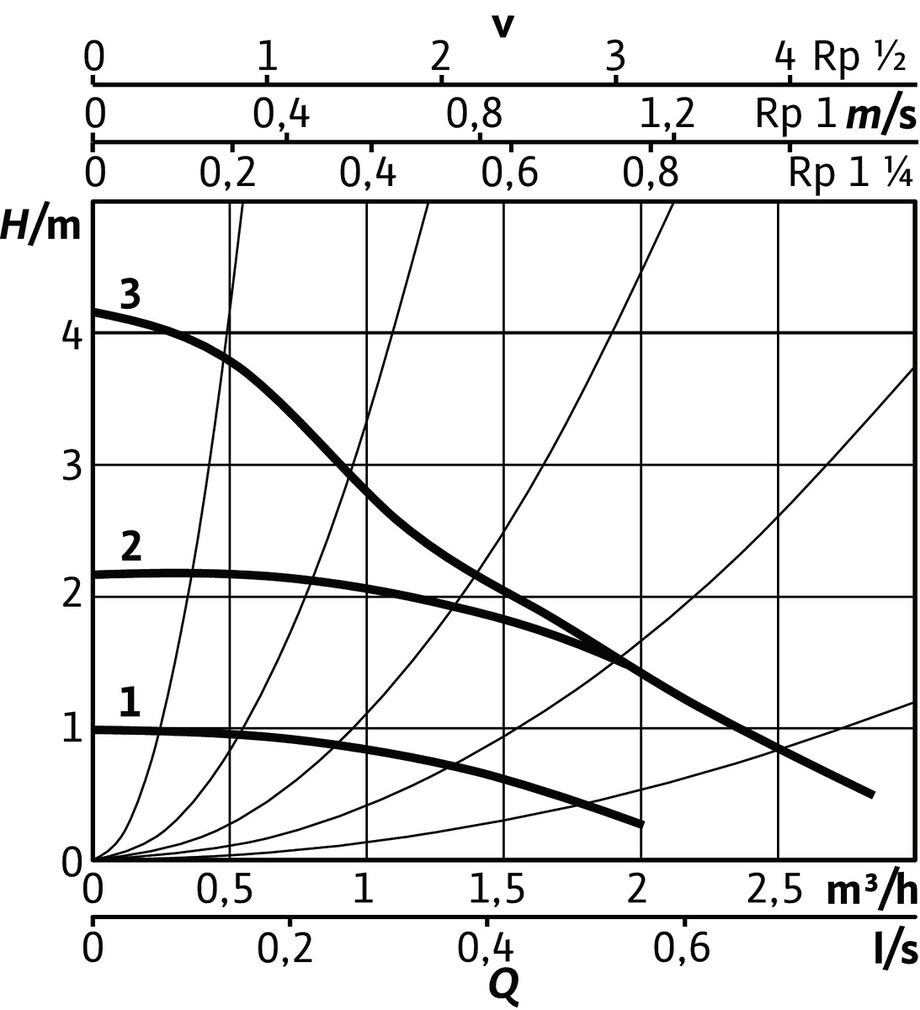

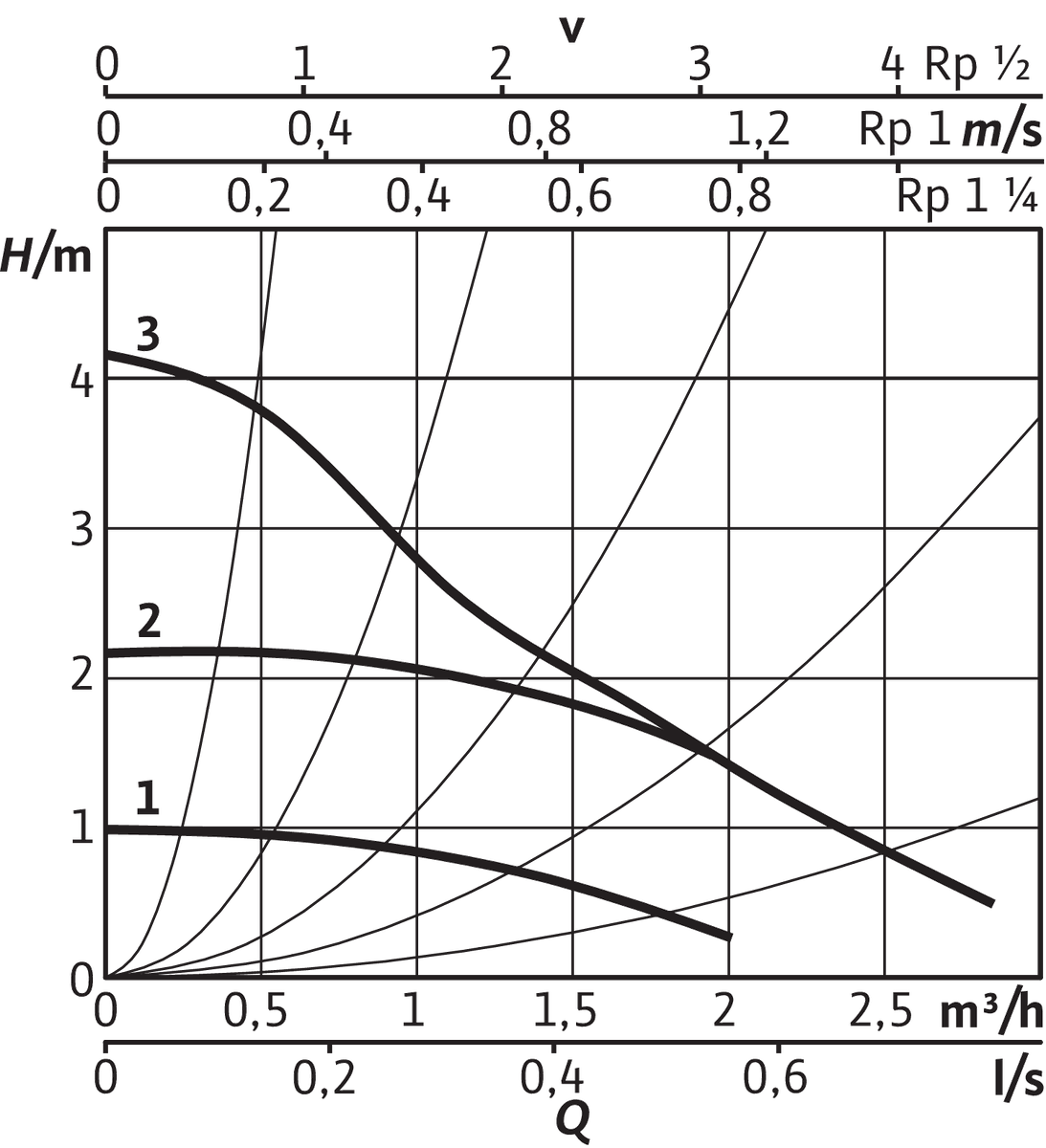

Max. Förderhöhe: 4.214 m
Max. Förderhöhe: 4.214 m
Max. Volumenstrom: 2.851 l/h
Max. Volumenstrom: 2.851 l/h
Mediumtemperatur (Dauerbetrieb): -10 - 110 °C
Mit Kommunikationsschnittstelle RS-232: -
Mit Kommunikationsschnittstelle RS-485: -

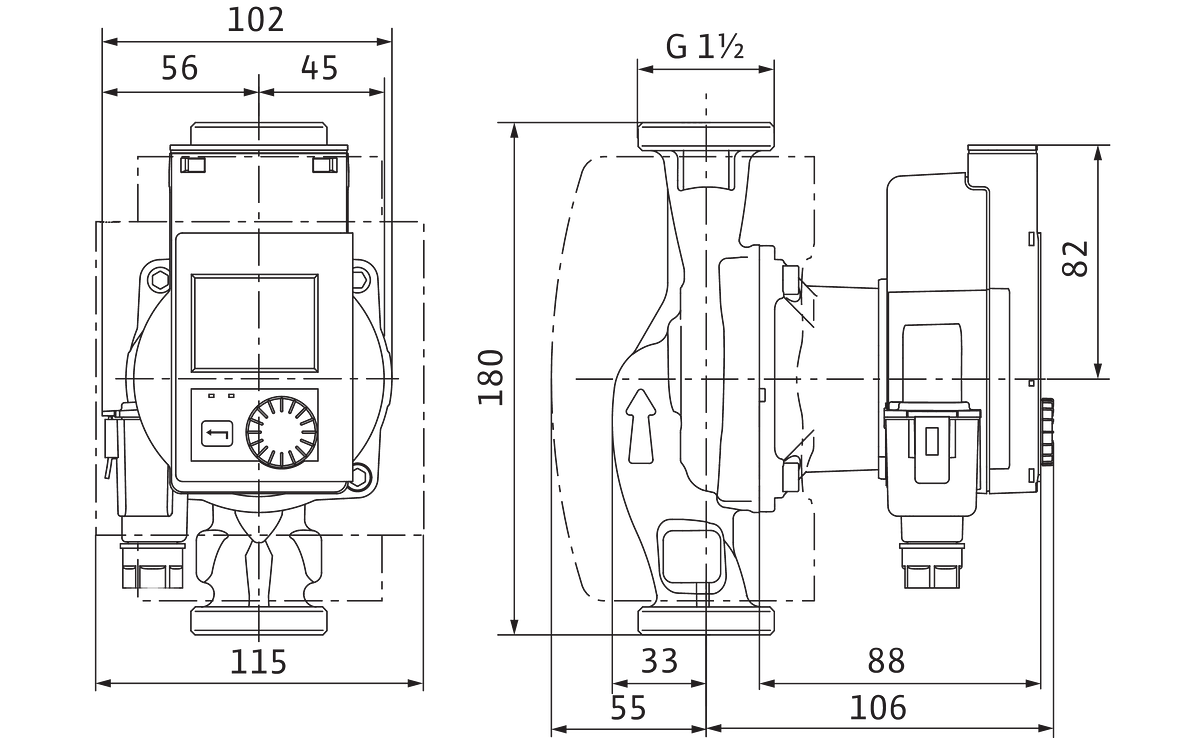

Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
Nenndurchmesser, Anschluss Einlassseite: 1 1/2 Zoll (40)
Nennstrom: 0.26 A
Potentialfreier Schaltkontakt: -
Produkttyp: Einbau-Umwälzpumpe
Pumpenschaltung: -
Rohraußendurchmesser, Anschluss Auslassseite: 40 mm
Rohraußendurchmesser, Anschluss Einlassseite: - mm
Schnittstelle Impulszähler (Pulse counter): -
Schnittstelle PT100 / PT1000 / PTC: -
Schnittstelle Pulse Width Modulation (PWM): -
Schnittstellensignal 0-10 V / 2-10 V: -
Schnittstellensignal 0-20 mA / 4-20 mA: -
Schutzart (IP): IPX4D
Umgebungstemperatur: -10 - 40 °C
Unterstützt Protokoll für BACnet IP: -
Unterstützt Protokoll für BACnet MS/TP: -
Unterstützt Protokoll für CAN/CANOpen: -
Unterstützt Protokoll für EtherNet/IP: -
Unterstützt Protokoll für KNX: -
Unterstützt Protokoll für LIN Bus: -
Unterstützt Protokoll für LON/LONWorks: nein
Unterstützt Protokoll für Modbus RTU: -
Unterstützt Protokoll für Modbus TCP: -
Unterstützt Protokoll für PROFIBUS: -
Unterstützt Protokoll für PROFINET IO: -
Volumenstrom (BEP): 1.569 m³/h
Volumenstrom (BEP): 1.569 m³/h
Werkstoff des Gebläserads/Laufrads: Polypropylen (PP)
Werkstoff des Gebläserads/Laufrads: Polypropylen (PP)
Werkstoff des Pumpengehäuses: Gusseisen
Werkstoff des Pumpengehäuses: Gusseisen
Werkstoffgüte Gebläserad/Laufrad: PP-GF
Werkstoffgüte Gebläserad/Laufrad: PP-GF
Werkstoffgüte des Pumpengehäuses: Gusseisen GG 20 (GJL-200)
Werkstoffgüte des Pumpengehäuses: Gusseisen GG 20 (GJL-200)
