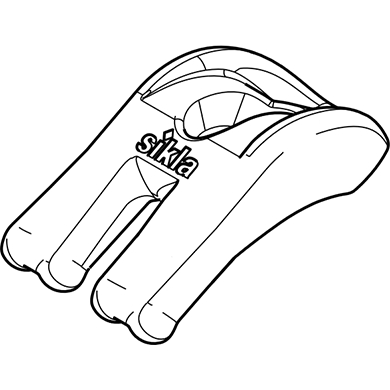

Spannpratze zur zweiseitigen Befestigung
von Traversen für Rohrstränge, Kanäle,
Kabelbahnen und von Geräten an
Stahlträgern.
Spannpratze ohne Auflageplatte.
Durchgangsloch 17 mm für M16
Gewindeelemente. Möglicher Spannbereich
M16 von 4 - 40 mm.
zul. Belastung:
Fz (M16) = 16,7 kN je Spannpratze
Die Angaben beziehen sich auf die
Verwendung einer Standard
Sechskantschraube der Festigkeitsklasse
8.8.
Fx (M16) = 3,6 kN je zwei Spannpratzen
Die Angaben beziehen sich auf den
ungünstigsten Fall bei Flanschdicken 40
mm (M16) sowie einem HaftbeiwertMyHaft =
0,20. Eine ggf. einwirkende Zugkraft Fz
wurde nicht berücksichtigt.
Anzugsdrehmoment M16: 150
Ermittlung der erforderlichen
Schraubenlänge Lmin:
Anordnung A durchgeschraubte
Sechskantschraube mit Halteklaue
Lmin = a + b + 49 mm
Anordnung B eingesetzte
Hakenkopfschraube HZ:
Lmin = b + 55 mm
Allgem. bauaufsichtliche Zulassung
-Z-14.4-784
Material: Stahl, HCP
Fabrikat: SPA 5P HCP - M16
Hersteller: Sikla
