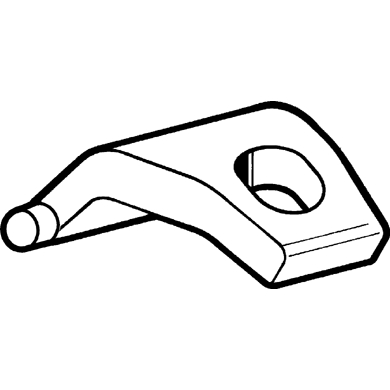

Spannpratze P1

Spannpratze zur zweiseitigen Befestigung von Traversen für Rohrstränge, Kanäle, Kabelbahnen und von Geräten an Stahlträgern. Durchgangsloch 11 mm für Schrauben M8 oder M10. Der maximale Spannbereich kann durch Unterlegen der Spannpratze bis zu 10 mm erhöht werden. Bei höheren Unterlagen sind diese auf der Traverse anzuschweißen. zul. Belastung: Fz = 4,0 kN Anzugsdrehmoment M: 50Nm +/- 10% Ermittlung der erforderlichen Schraubenlänge Lmin: Anordnung A durchgeschraubte Sechskantschraube: Lmin = a + b + 37 (mm) Anordnung B mit Halteklaue eingesetzte Hakenkopfschraube HZ: Lmin = b + 40 (mm) Material: Guss oder Stahl, galvanisch verzinkt Fabrikat: P 1 Hersteller: Sikla
