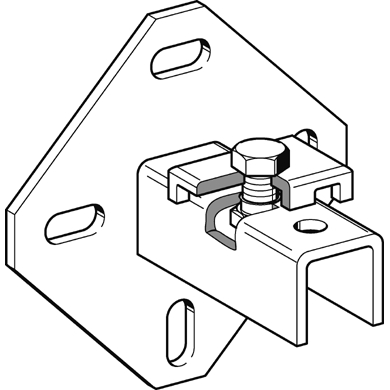

Bauteil wird mit Montageschienen mit
einer Breite von
41 mm verschraubt, um Konsolen für
Wand-, Boden- und
Deckenmontage oder Ständer für
Rahmenkonstruktionen
herzustellen.
Bauteil komplett vormontiert für
Einfachschienen.
Die rautenförmige Grundplatte erlaubt
hohe
Biegemomente und eine sichere Abstützung
von
Querlasten.
Belastungsdiagramme: siehe
Katalogdatenblatt
Nutzlast bei Wandmontage:
siehe Katalogdatenblatt, diese gelten an
Wänden bei
Verwendung von zwei Schrauben der
angegebenen
Lastklasse.
Nutzlast bei Deckenmontage:
Max. zul. Fq = 7,0 kN bei Deckenmontage
in vertikaler
Richtung mit mindestens einer
durchgesteckten Schraube
(8.8)
Nutzlast auf Zug bei Deckenmontage:
41/21-31 bis 41/41-45: Fz = 2,0 kN
Voraussetzung für die Lastwerte ist die
vorschriftsmäßige Montage aller
beiliegenden
Einzelteile.
Bei Deckenmontage empfehlen wir für
höhere Lasten (bis
7 kN) mindestens eine durchgesteckte
Schraube zu
verwenden (Beispiele siehe Sikla
Montagetechnik,
Kapitel 2).
Anzugsdrehmoment M:
41/21-31 bis 41/41-45: 40 Nm
Material: Stahl, galvanisch verzinkt
Fabrikat: WBD 41 - 41-45
Hersteller: Sikla
