Bauteil mit Durchgangsloch 17,0 mm zur
Befestigung direkt am Baukörper, an
Trägerklammern, Montageschienen etc.
nutzbar.

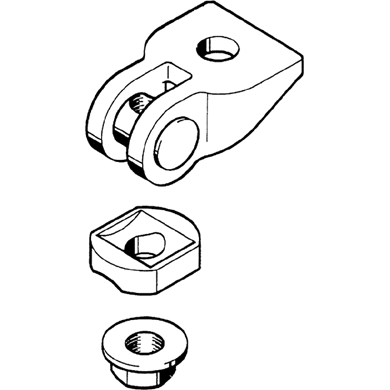

Bauteil mit Auflageplatte und Mutter,
Gelenkbolzen mit metrischem Innengewinde
M12 verliersicher verstemmt. Auch als
Schrägstütze an Konsolen sowie zur
Abstrebung von Gleitpunkten einsetzbar.
Ermöglicht stufenlose Winkeleinstellung,
Längen- oder Höheneinstellung durch
veränderlichen Überstand des
Gewindestiftes und eine sichere Anlage
der Mutter an der Auflageplatte.
Anschluss bauseits: Durchmesser 17,0 mm
Anschluss systemseits: M18
zul. Belastung:
Fz M12 = 13,0 kN
VdS-Anerkennung G4980055 für den Typ UG
M12.
VdS - Universalgelenk UG - G4980055
Material: Stahl, galvanisch verzinkt
Fabrikat: UG - M12
Hersteller: Sikla
