Schalldämmelement geeignet für Wand-,
Boden- und Deckenmontage. Variabel
einsetzbar für schallentkoppelte
Befestigungen bei
Schallschutzanforderungen nach DIN 4109.
Der beiliegende Gewindestift M10 x 25
ist in das bauseitige Innengewinde bis
zum Anschlag einzuschrauben, um das
Schalldämmelement mittels
Innengewindeanker am Bauwerk zu
befestigen.
Anschluss bauseitig: M10
Anschluss systemseitig: M10 /
3G-Anschluss M8 / M10 / M16
Zulässige statische Belastung
(Dauerlast):
Zug: 2,5 kN
Druck: 3,0 kN
Schub: 0,5 kN
Federkonstante in Abhängigkeit von der
statischen Belastung:
bei 0,12 kN 13,7 kN/cm
bei 0,40 kN 16,9 kN/cm
bei 0,80 kN 30,5 kN/cm
Einfügungsdämmung: bis zu 18,9 dB(A)
Temp.bereich: -50 bis +110 Grad Celsius
Material:
Metallteile: Stahl, galvanisch verzinkt
Dämmkörper: EPDM, Härte 45+/-5 Shore

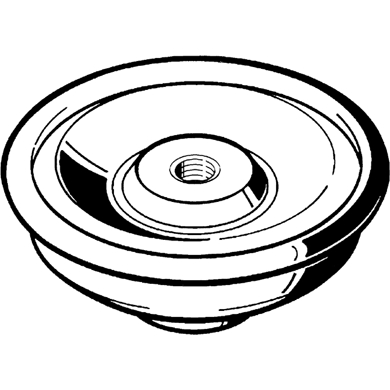

Erzeugnis: Schalldämmelement SDE 1 - M10
