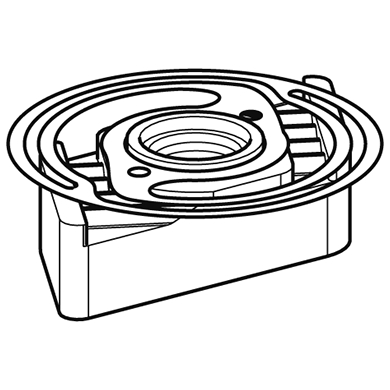

Gewindeplatte zur schnellen und
rationellen
Befestigung von Rohrschellen und anderen
Bauteilen mit
metrischem Außengewindeanschluss M12 an
Montageschienen der Breite 41.
Gewindeplatte und Federscheibe sind fest
verbunden.
Insbesondere bei der Montage in
senkrechten Schienen
oder an schwer zugänglichen Stellen
geeignet.
Unabhängig von der Schienenhöhe
einsetzbar. Beim
Verschieben kein Hängenbleiben an
Schraubköpfen im
Schieneninneren.
zul. Belastung abhängig von der
Materialstärke der
Montageschiene:
M12 bei Materialstärke 1,5 mm: Fz = 7,5
kN u. Fq = 7,5
kN
M12 bei Materialstärke 2,0 mm: Fz = 10
kN u. Fq = 9 kN
M12 bei Materialstärke 2,5 mm: Fz = 11
kN u. Fq = 9 kN
M12 bei Materialstärke 3,0 mm: Fz = 13
kN u. Fq = 9 kN
Anzugsdrehmoment M12: 80 Nm
Material:
Gewindeplatte: Stahl, Festigkeitsklasse
5.6,
galvanisch verzinkt
Federscheibe: Federstahlblech,
nichtrostend
Fabrikat: NT CC 41 - M12
Hersteller: Sikla
