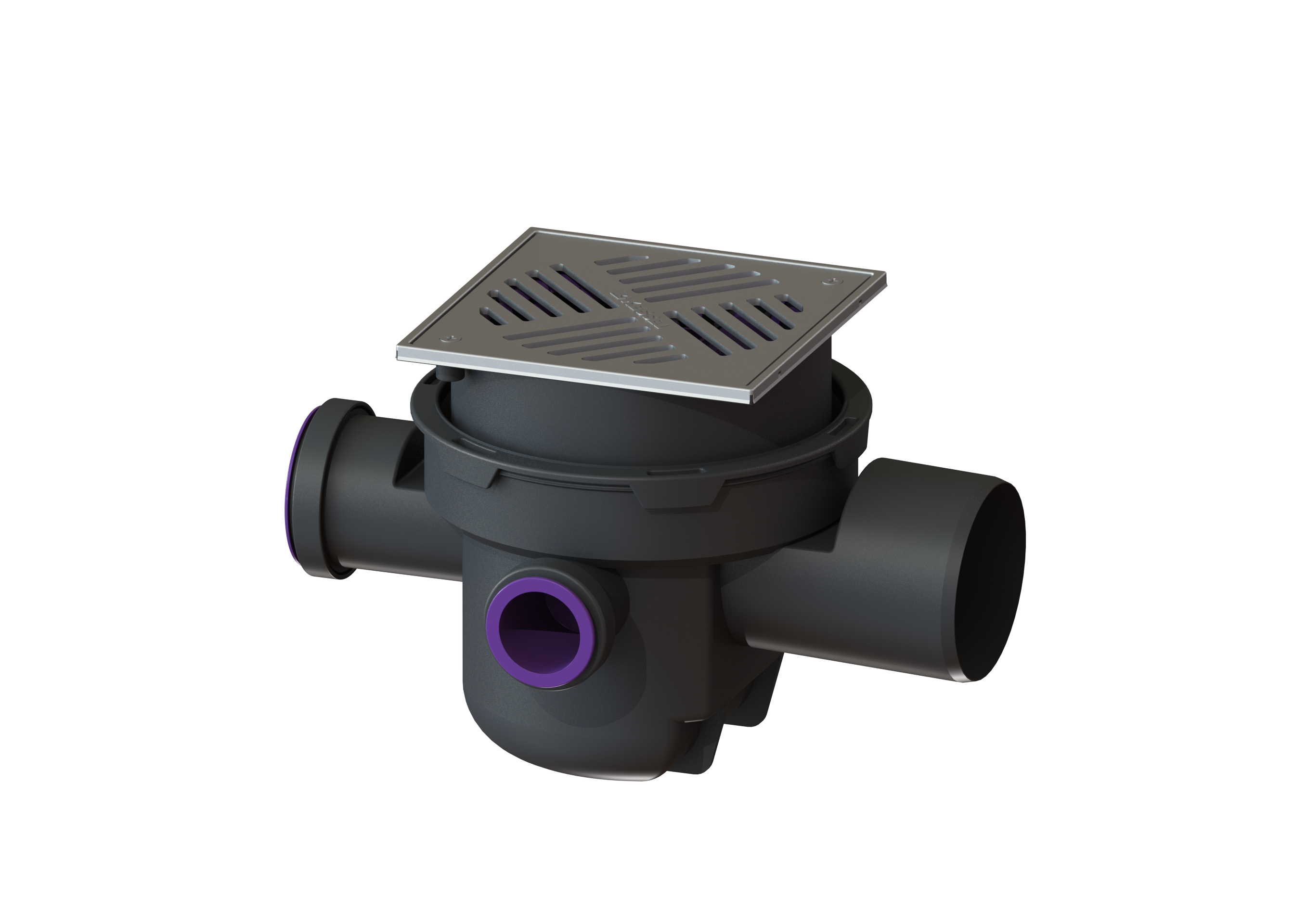

Der Ablauf aus Kunststoff ist mit
einem herausnehmbaren
Rückstauverschluss mit zwei
Rückstauklappen, einem
handverriegelbaren Notverschluss
sowie einem Schlammeimer
ausgestattet. Der Grundkörper
verfügt außerdem über zwei Zuläufe
DN 50 und einen Zulauf DN 70 mit
Blindstopfen.
Ausführung
Schlammeimer: ja
Notverschluss: ja
WU-Flansch: werksseitig vormontiert
Mechanische Rückstauklappen: 2
Allgemeine Merkmale
Farbe: schwarz
Norm: EN 1253, EN 13564
Nennweite -DN-: 100
Außendurchmesser -DA-: 110 mm
Abwasserart: fäkalienfrei
Einbausituation: Einbau in die
Bodenplatte
Auslieferungszustand:
installationsfertig
Rückstauschutz: Typ 5
Geruchsverschluss: inklusive
Nachhaltig: durch Einsatz von
Rezyklat-Material
Abmessungen
Gewicht netto: 3,23 kg
Gewicht brutto: 3,55 kg
Aussparungsmaß Breite: 320 mm
Aussparungsmaß Länge: 400 mm
Einbautiefe: 216 - 266 mm
Art der Höhenverstellbarkeit:
teleskopisches Aufsatzstück
Länge: 380 mm
Breite: 300 mm
Verpackungsmaß Länge: 380 mm
Verpackungsmaß Breite: 295 mm
Verpackungsmaß Höhe: 257 mm
Behälter/Grundkörper
Stutzen Ausführung: waagrecht
Abdeckungsmerkmale
Abdeckungsart: Schlitzrost
Abdeckung Material: Edelstahl
1.4301 -V2A-
Abdeckung Farbe: silber
Belastungsklasse: K 3 -EN 1253-1-
Rostgröße Länge: 187 mm
Rostgröße Breite: 187 mm
Rostgröße Höhe: 4 mm
Schlammeimer: ja
Rost
Rostgröße Länge: 187 mm
Rostgröße Breite: 187 mm
Rostgröße Höhe: 4
mm
Ablaufleistung: - l/s
Anschluss Auslass: -
Anschluss Einlässe: -
Anzahl der zusätzlichen Einlässe: -
Belastung Gitter: - kN
Breite Gitter: - mm
Durchmesser Gitter: - mm
Einlässe verschlossen: -
Gesamthöhe: - mm
Gitter arretierbar: -
Herausnehmbarer Geruchsverschluss: ja
Länge Gitter: - mm
Material Bodenabfluss: -
Material Gitter: rostfreier Stahl
Nenndurchmesser Auslass: DN 100
Nenndurchmesser Einlass: -
Produkttyp: Gully mit mehrere Anschlüsse
Richtung Auslass: horizontal
Rohraußendurchmesser Auslass: 110 mm
Rohraußendurchmesser Einlass: - mm
Sandbeschichtet: -
Sperrwasserhöhe: - mm
