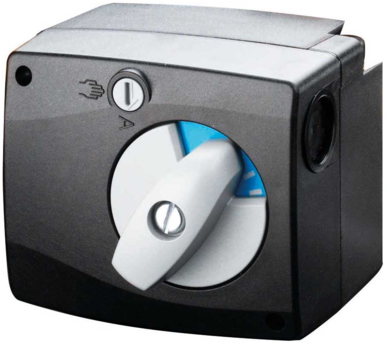

Der Stellmotor NR230-00-320 wird zum
motorischen Antrieb von Drei- und
Vierwegemischern verwendet. Die
Stellmotoren können durch alle
handelsüblichen Regelsysteme mit
3-Punkt-Ausgang angesteuert werden.
Dabei steigt die Vorlauftemperatur bei
rechtsdrehendem Stellmotor, bis zum
Erreichen des Motorendanschlages, an
(Vorlauf geöffnet, Bypass
geschlossen). Die Vorlauftemperatur
fällt bei linksdrehender
Verfahrrichtung, bis zum Erreichen des
entgegengesetzten Endanschlages, ab
(Vorlauf geschlossen, Bypass
geöffnet). Der Drehwinkel ist auf 90
begrenzt. Bei Erreichen der
Endanschläge wird der Stellmotor
elektrisch abgeschaltet und ist
stromlos. Bei Störungen des
Regelsystems kann der Antrieb durch
einen zusätzlichen Drehknopf auf
Handbetrieb umgestellt werden. Zur
nachträglichen Montage in den
Stationen Regumat M3 DN 25 ab Baujahr
2015, wird zusätzlich das Montageset
für Stellmotoren, Artikelnummer
1350290, benötigt. Technische Daten:
Betriebsspannung: 230 V 50
HzAufnahmeleistung: 2,5 WDrehmoment: 5
NmLaufzeit: 140 sUmgebungstemperatur:
0 C bis +50 CAnschlusskabellänge: 2,2 m
Anschluss an Ventil: markengebunden
Anschluss an Ventil: markengebunden
Arbeitsbereich einstellbar: nein
Arbeitsbereich einstellbar: nein
Art der Sicherheitsfunktion: -
Art der Sicherheitsfunktion: -
Ausführung: rotierend
Ausführung: rotierend
Automatische Huberkennung: nein
Automatische Huberkennung: nein
Betriebsart der Sicherheitsfunktion: -
Betriebsart der Sicherheitsfunktion: -
Breite: 80 mm
Drehmoment: 5 Nm
Einstellbare Zustandsmeldung: nein
Einstellbare Zustandsmeldung: nein
Endkontakte: 2
Endkontakte: 2
Energieverbrauch im Betrieb: - W
Energieverbrauch im Betrieb: - W
Energieverbrauch im Stillstand: - W
Energieverbrauch im Stillstand: - W
Explosionsgeschützt: nein
Geeignet für Belüftungsarmaturen: -
Geeignet für Belüftungsarmaturen: -
Geeignet für Handbedienung: ja
Geeignet für Ventile: ja
Geeignet für Ventile: ja
Hilfskontakte: nein
Hilfskontakte: nein
Hilfskontakte optional: nein
Hilfskontakte optional: nein
Hublänge: - mm
Höhe: 70 mm
Kommunikationsbus: -
Kommunikationsbus: -
Kommunikationsprotokoll: -
Kommunikationsprotokoll: -
Laufzeit: 140 h
Länge des Anschlusskabels: 2.2 m
Länge des Anschlusskabels: 2.2 m
Max. Drehwinkel: 50 °
Max. elektrische Leistungsaufnahme: - VA
Mit Kopfflansch Direct-Mount nach ISO 5211: -
Mit Kopfflansch Direct-Mount nach ISO 5211: -
Mit Nullspannungsrücklauf: nein
Mit Nullspannungsrücklauf: nein
Mit Sicherheitsfunktion: -
Mit mechanischem Standanzeiger: ja
Netzspannung: 230 V AC
Netzspannung: 230 V AC
Potentialfreier Schaltkontakt: nein
Produkttyp: Elektrischer Servomotor
Regelungsart An/Aus: -
Regelungsart An/Aus: -
Regelungsart Split-Range: -
Regelungsart Split-Range: -
Regelungsart modulierend: -
Regelungsart modulierend: -
Schutzart (IP): IP40
Schutzart (NEMA): -
Selbsteinstellbare Schlaglänge: -
Spannungsfrei wenn geschlossen: nein
Spannungsfrei wenn geschlossen: nein
Steuersignal: Dreipunkt
Steuersignal: Dreipunkt
Tiefe: 93 mm
Umgebungstemperatur: 0 - 50 °C
Verstellkraft: - N
Werkstoff des Gehäuses: Kunststoff
Zulässige relative Feuchtigkeit: - - %
Zustandsmeldung: ohne
Zustandsmeldung: ohne
Übertragung: mit Zahnrädern
Übertragung: mit Zahnrädern
