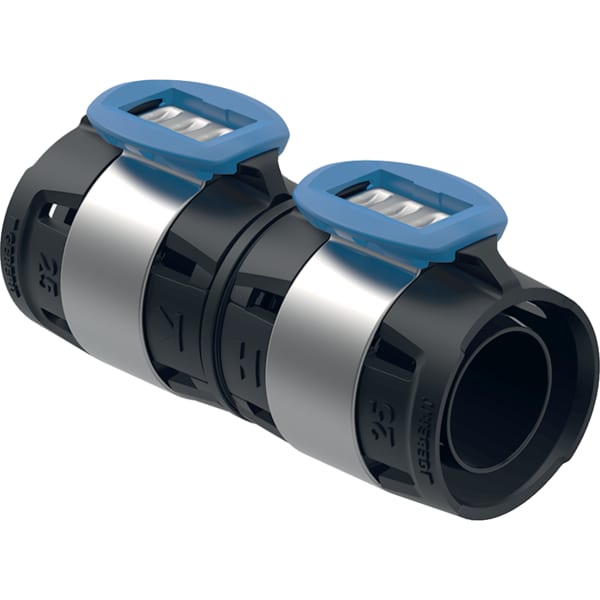

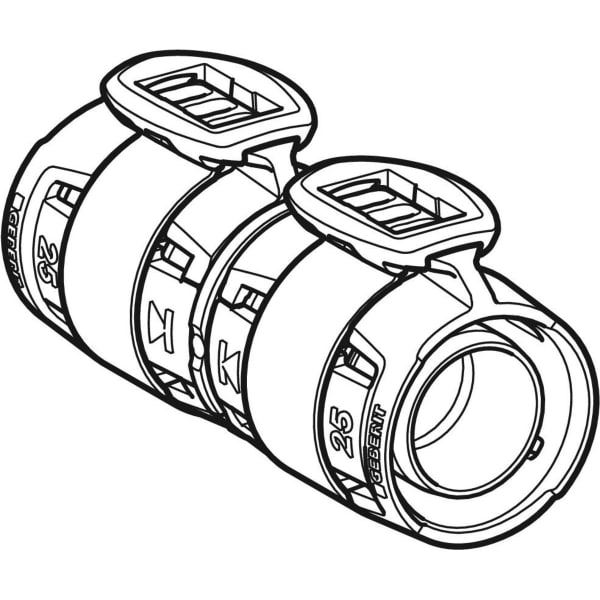

Geberit FlowFit Kupplung
Array
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Array
Eigenschaften
- Unverpresst undicht
- Pressindikator
- Pressverbinder mit transparenter
Schutzkappe
Array
Technische Eigenschaften
- Werkstoff: PPSU
- Form: gerade
- DN / Nennweite: 20
- d, d / Außendurchmesser (mm): 25 mm
- s ISO / Wanddicke (für Etiketten)
(mm): 2.5/2.5 mm

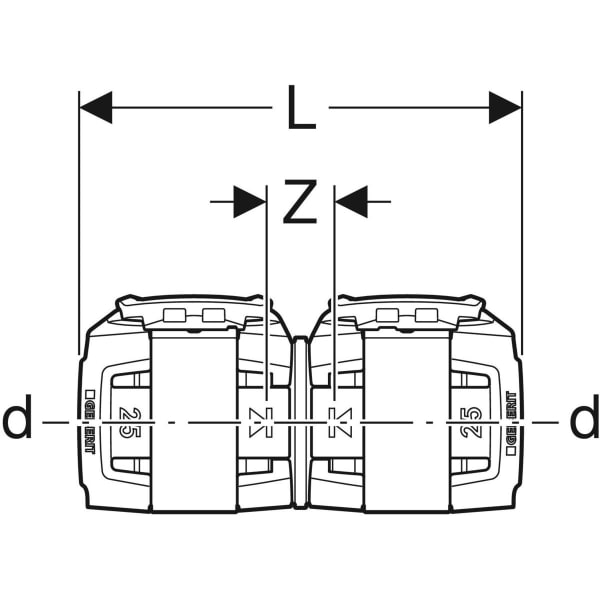

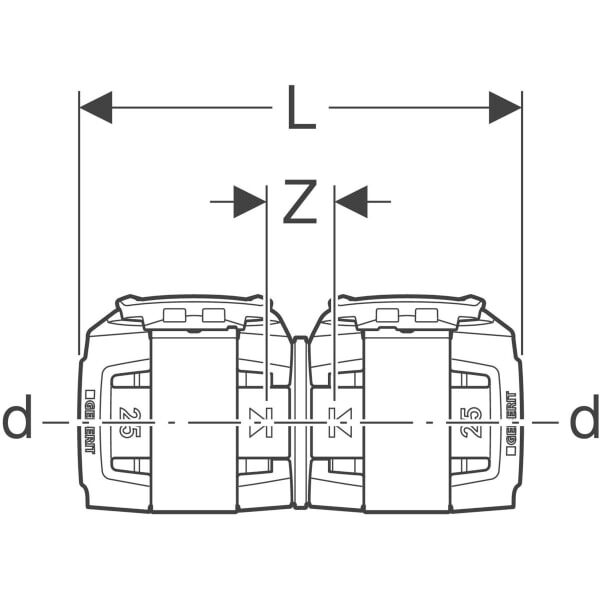

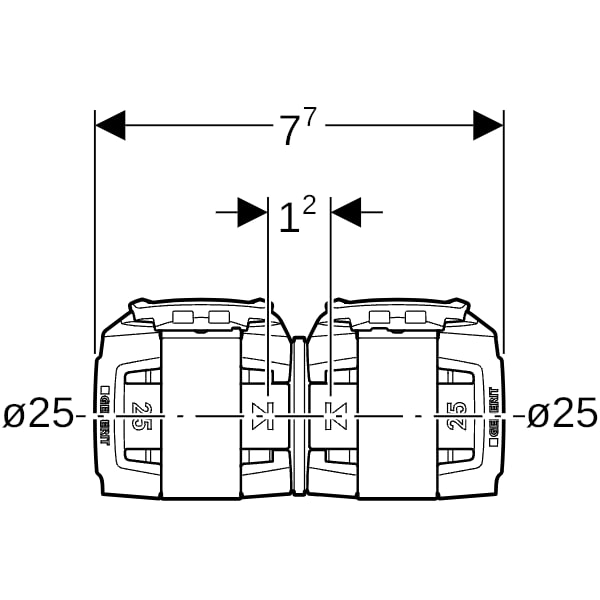

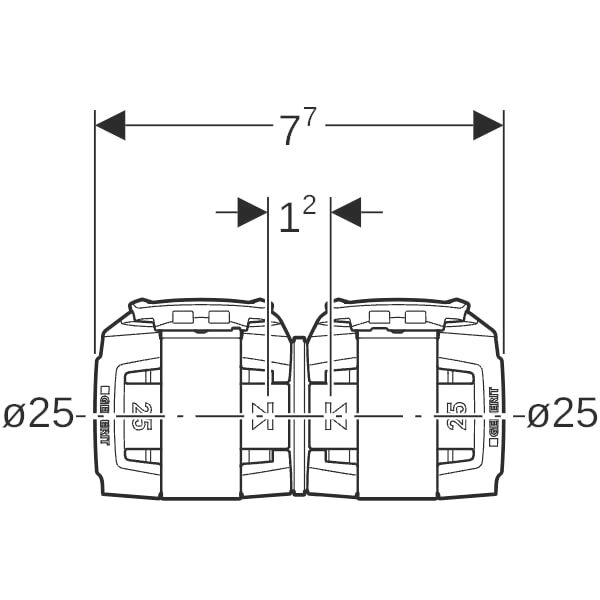

- L / Länge (cm): 7,7 cm
- Z / Z-Maß (cm): 1,2 cm
- Werkstoffnummer EN (für Etiketten):
PPSU
- Länge Anschluss 1 (mm): 38,5 mm
- Länge Anschluss 2 (mm): 38,5 mm
Anschluss 1: Pressmuffe
Anschluss 1: Pressmuffe
Anschluss 2: Pressmuffe
Anschluss 2: Pressmuffe
Arbeitslänge Anschluss 1: 6 mm
Arbeitslänge Anschluss 1: 6 mm
Arbeitslänge Anschluss 2: 6 mm
Arbeitslänge Anschluss 2: 6 mm
Ausführung: -
Ausführung: -
DIN-CERTCO-Zertifikat: -
DVGW-Siegel: -
Druckstufe Flansch: -
Exzentrisch: -
FM-Prüfung: -
Form: gerade
Gastec QA Prüfung: -
Hauptfarbe Fitting: schwarz
KIWA-Prüfsiegel: -
Konturcode Verbindung 1: sonstige
Konturcode Verbindung 2: sonstige
LPCB-Prüfung: -
Länge: 77 mm
Länge Anschluss 1: 38.5 mm
Länge Anschluss 1: 38.5 mm
Länge Anschluss 2: 38.5 mm
Länge Anschluss 2: 38.5 mm
Material Dichtung: EPDM
Max. Arbeitsdruck bei 20 °C: - bar
Max. Betriebsdruck bei max. Mediumtemperatur: - bar
Mediumtemperatur (Dauerbetrieb): - - °C
Mit Dichtungsmaterial: ja
Mit Dichtungsmaterial: ja
Mit Entleerungsventil: nein
Mit Entlüfter: nein
Mit Stoßnocken: -
Mit TÜV-Zulassung: -
Mit thermischer Isolierung: nein
Nenndurchmesser Anschluss 1: DN 20
Nenndurchmesser Anschluss 2: DN 20
Norm Flansch: -
Oberflächenbehandlung Anschluss 1: unbehandelt
Oberflächenbehandlung Anschluss 2: unbehandelt
Oberflächenschutz Anschluss 1: unbehandelt
Oberflächenschutz Anschluss 2: unbehandelt
Produkttyp: Fitting mit 2 Anschlüsse
Radius des Bogens: - mm
Radius des Bogens: - mm
Reduzierend: nein
Reduzierend: nein
Ringsteifigkeitsklasse: -
Rohraußendurchmesser Anschluss 1: 25 mm
Rohraußendurchmesser Anschluss 2: 25 mm
Schlüsselweite: - mm
Schlüsselweite Überwurfmutter: - mm
Standard Dimension Ratio (SDR): -
Systemgebunden: ja
Typenzulassung nach BBR/EKS: -
UL-Prüfung: -
ULC-Qualitätskennzeichen: -
VdS-geprüft: -
Verschlossen: ja
Wanddicke Anschluss 1: - mm
Wanddicke Anschluss 2: - mm
Werkstoff des Anschlusses 1: PP-SU
Werkstoff des Anschlusses 1: PP-SU
Werkstoff des Anschlusses 2: PP-SU
Werkstoff des Anschlusses 2: PP-SU
Werkstoffgüte Anschluss 1: sonstige
Werkstoffgüte Anschluss 1: sonstige
Werkstoffgüte Anschluss 2: sonstige
Werkstoffgüte Anschluss 2: sonstige
Winkel des Bogens: 0 °
Zeta-Wert: -
Zugfest: ja
