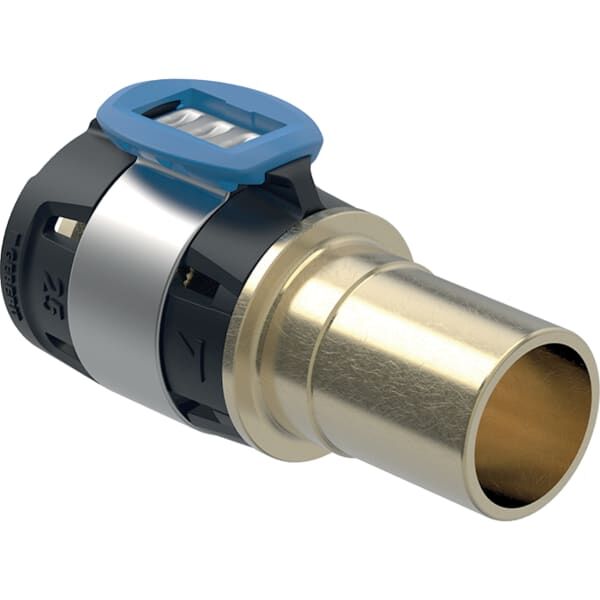

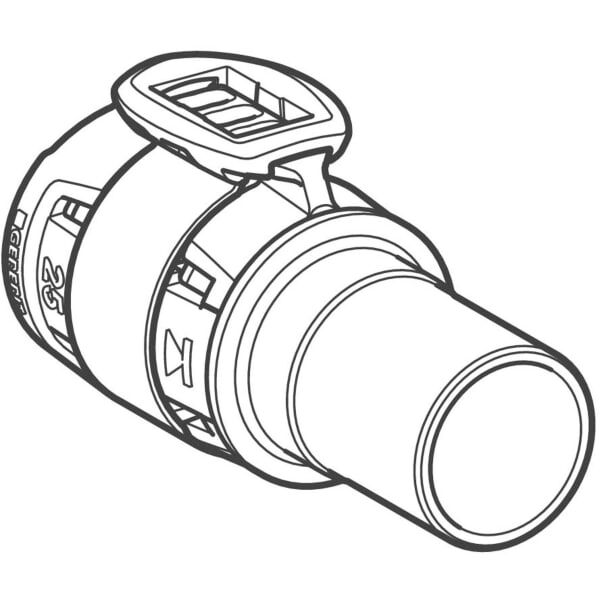

Geberit FlowFit Übergang auf Geberit
Mapress, mit Einschubende
Array
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Array
Eigenschaften
- Unverpresst undicht
- Pressindikator
- Bleifrei
- Einschubende mit Schutzkappe
- Pressverbinder mit transparenter
Schutzkappe
Array
Technische Eigenschaften
- Werkstoff: Bleifreier Rotguss
(CuSn4Zn2PS)
- Form: gerade
- DN / Nennweite: 15 / 20
- d, d / Außendurchmesser (mm): 20 mm
- d1, d / Außendurchmesser (mm): 22 mm
- s ISO / Wanddicke (für Etiketten)
(mm): 2 mm

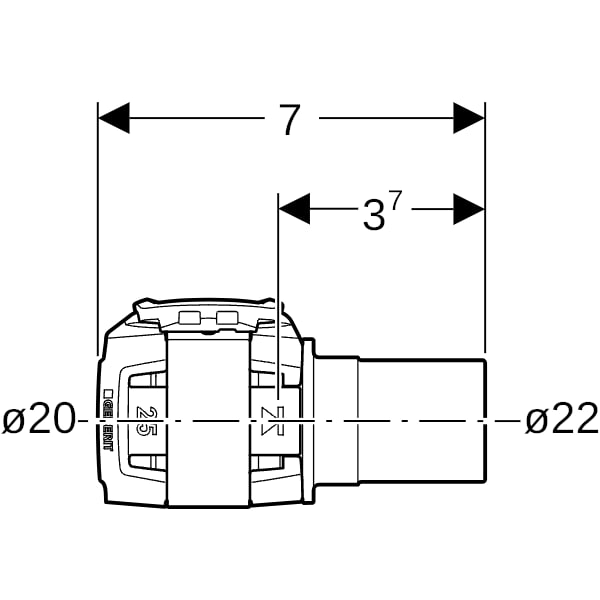

- L / Länge (cm): 7 cm
- H / Höhe (cm): 3,7 cm
- Werkstoffnummer EN (für Etiketten):
CuSn4Zn2PS
- Länge Anschluss 1 (mm): 38,5 mm
- Länge Anschluss 2 (mm): 31,5 mm
Anschluss 1: Pressmuffe
Anschluss 1: Pressmuffe
Anschluss 2: Schiebeende
Anschluss 2: Schiebeende
Arbeitslänge Anschluss 1: - mm
Arbeitslänge Anschluss 1: - mm
Arbeitslänge Anschluss 2: - mm
Arbeitslänge Anschluss 2: - mm
Ausführung: -
Ausführung: -
DIN-CERTCO-Zertifikat: -
DVGW-Siegel: -
Druckstufe Flansch: -
Exzentrisch: -
FM-Prüfung: -
Form: gerade
Gastec QA Prüfung: -
Hauptfarbe Fitting: sonstige
KIWA-Prüfsiegel: -
Konturcode Verbindung 1: sonstige
Konturcode Verbindung 2: sonstige
LPCB-Prüfung: -
Länge: 70 mm
Länge Anschluss 1: 38.5 mm
Länge Anschluss 1: 38.5 mm
Länge Anschluss 2: 31.5 mm
Länge Anschluss 2: 31.5 mm
Material Dichtung: EPDM
Max. Arbeitsdruck bei 20 °C: - bar
Max. Betriebsdruck bei max. Mediumtemperatur: - bar
Mediumtemperatur (Dauerbetrieb): - - °C
Mit Dichtungsmaterial: ja
Mit Dichtungsmaterial: ja
Mit Entleerungsventil: nein
Mit Entlüfter: nein
Mit Stoßnocken: -
Mit TÜV-Zulassung: -
Mit thermischer Isolierung: nein
Nenndurchmesser Anschluss 1: DN 15
Nenndurchmesser Anschluss 2: DN 20
Norm Flansch: -
Oberflächenbehandlung Anschluss 1: unbehandelt
Oberflächenbehandlung Anschluss 2: unbehandelt
Oberflächenschutz Anschluss 1: unbehandelt
Oberflächenschutz Anschluss 2: unbehandelt
Produkttyp: Fitting mit 2 Anschlüsse
Radius des Bogens: - mm
Radius des Bogens: - mm
Reduzierend: nein
Reduzierend: nein
Ringsteifigkeitsklasse: -
Rohraußendurchmesser Anschluss 1: 20 mm
Rohraußendurchmesser Anschluss 2: 22 mm
Schlüsselweite: - mm
Schlüsselweite Überwurfmutter: - mm
Standard Dimension Ratio (SDR): -
Systemgebunden: ja
Typenzulassung nach BBR/EKS: -
UL-Prüfung: -
ULC-Qualitätskennzeichen: -
VdS-geprüft: -
Verschlossen: ja
Wanddicke Anschluss 1: - mm
Wanddicke Anschluss 2: - mm
Werkstoff des Anschlusses 1: Bronze
Werkstoff des Anschlusses 1: Bronze
Werkstoff des Anschlusses 2: Bronze
Werkstoff des Anschlusses 2: Bronze
Werkstoffgüte Anschluss 1: CuSn4Zn2PS
Werkstoffgüte Anschluss 1: CuSn4Zn2PS
Werkstoffgüte Anschluss 2: CuSn4Zn2PS
Werkstoffgüte Anschluss 2: CuSn4Zn2PS
Winkel des Bogens: 0 °
Zeta-Wert: -
Zugfest: ja
